העיקרון הפיזיקלי: איך מצלמה תרמית "רואה" נזילות?
מצלמה תרמית מבוססת על קרינת אינפרה-אדום, תחום בספקטרום האלקטרומגנטי שאינו נראה לעין האנושית. כל גוף פולט קרינה בהתאם לטמפרטורה שלו, והמצלמה מתרגמת את הקרינה הזו לתמונה צבעונית שבה כל צבע מייצג טווח טמפרטורות אחר. מים חמים או קרים המשנים את טמפרטורת המשטח שמעליהם יוצרים "חתימה תרמית" שונה מהסביבה.
כאשר קיימת נזילה בצנרת, המים חודרים לקירות, לרצפה או לתקרה וגורמים לשינויי טמפרטורה מקומיים. המצלמה קולטת את השינויים הללו ומציגה אותם כאזורים חריגים – חמים יותר או קרים יותר – ביחס לחומרי הבניין הסמוכים. כך ניתן למקד את אזור החשד ולצמצם בצורה ניכרת את שטח הבדיקה הפיזית.
שלבי העבודה בשטח: איך מתבצע איתור נזילות במצלמה תרמית?
בדיקה תרמית מקצועית מתחילה באיסוף נתונים: סוג המבנה, גיל הצנרת, היסטוריית תקלות, שיפוצים קודמים ותלונות דיירים. מידע זה מסייע למאתר לתכנן את מסלול הסריקה ולזהות אזורים רגישים. לאחר מכן מבוצעת הכנה של החלל – פתיחת ברזים לפי הצורך, סגירת מזגנים או מקורות חום שעלולים להפריע, ולעיתים יצירת שינוי מבוקר בזרימת המים כדי להבליט את הנזילה.

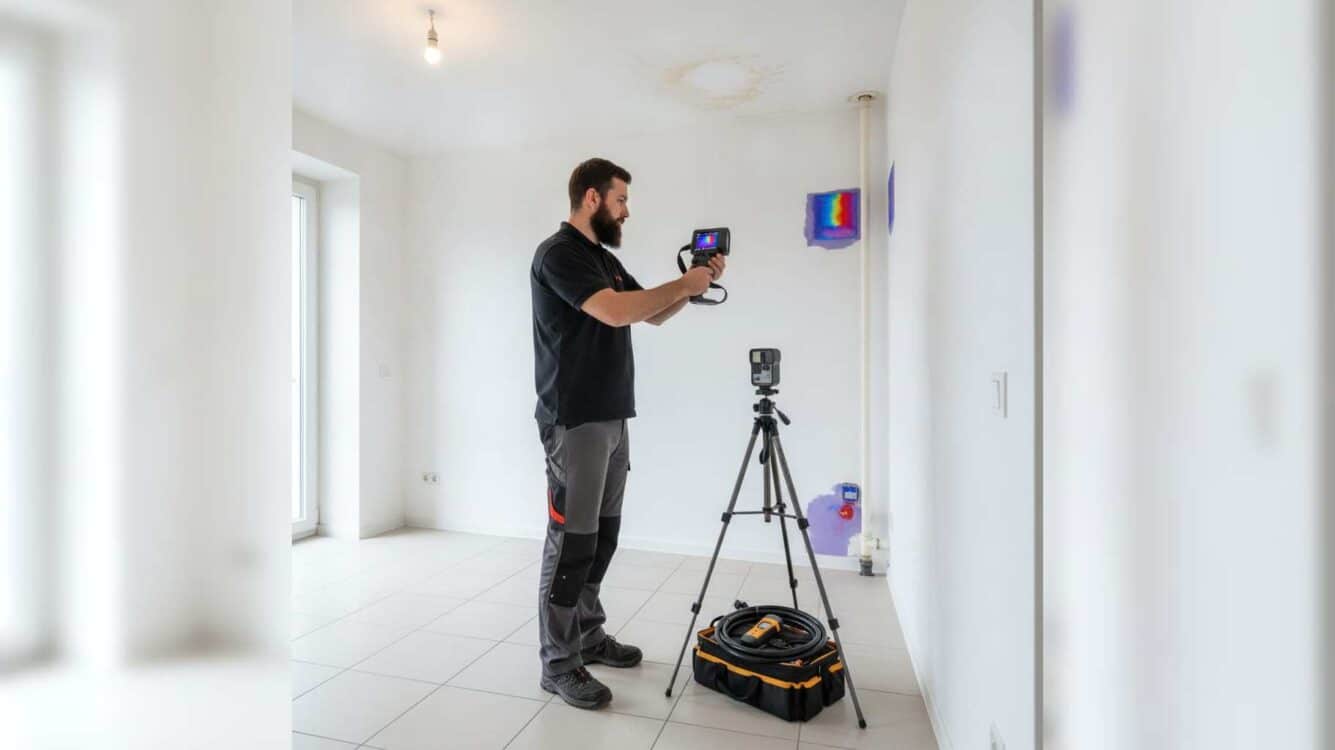

בשלב הסריקה המאתר עובר עם המצלמה על קירות חיצוניים ופנימיים, תקרות, רצפות ואזורים שבהם עוברת צנרת מים חמים, קרים או הסקה. התמונה התרמית מוצגת בזמן אמת על גבי המסך, ובמקרים רבים נשמרת גם כקובץ לצורך תיעוד. המאתר מחפש דפוסים תרמיים חריגים – כתמים, פסי טמפרטורה לא רציפים או הבדלי חום שמנוגדים להיגיון ההנדסי של המבנה.
כדי לקבל מידע נוסף ומעמיק על איתור נזילות במבנים פרטיים וציבוריים, מומלץ לבחון דוגמאות של דוחות בדיקה והדמיות תרמיות אמיתיות, הממחישות כיצד נראים בפועל מוקדי רטיבות שונים בתנאי שטח מגוונים.
ההבדל בין מצלמה תרמית מתקדמת למצלמה בסיסית
לא כל מצלמה תרמית מתאימה לעבודה מורכבת בתחום האינסטלציה. מצלמות ברמת כניסה מציעות רזולוציה תרמית נמוכה יחסית, טווח טמפרטורות מוגבל ורגישות תרמית שאינה מאפשרת לזהות הפרשי חום עדינים. במבנים ישנים, בבניינים רבי קומות או במערכות צנרת מורכבות, מגבלות אלו עלולות להוביל לפענוח חלקי או שגוי.
מצלמות תרמיות מתקדמות מצוידות בחיישנים רגישים במיוחד, המאפשרים לזהות שינויים מזעריים בטמפרטורה גם בתנאי סביבה לא אידיאליים. הן כוללות אפשרויות כיול, התאמת צבעים, מדידת נקודות חמות וקרות, ושילוב של תמונה תרמית עם תמונה רגילה לצורך התמצאות טובה יותר בשטח. בנוסף, ציוד מקצועי מאפשר שמירת תיעוד מפורט והפקת דוחות מסודרים עבור חברות ביטוח, מהנדסים וקבלני שיפוץ.
איכות הציוד לבדה אינה מספיקה. נדרש ידע מעמיק בהתנהגות חום במבנים, בסוגי חומרי בניין שונים ובאופן שבו צנרת מונחת בקירות וברצפות. מאתר נזילות מנוסה ידע להבדיל בין חתימה תרמית הנובעת מנזילה לבין תופעות אחרות כגון גשרי קור, חדירת שמש, מכשירי חשמל או שינויים בעובי הטיח.
פענוח נכון: למה ניסיון מקצועי חשוב לא פחות מהטכנולוגיה
תמונה תרמית אינה "צילום רטיבות" אלא מפה של טמפרטורות. פירוש שגוי של הצבעים והדפוסים עלול לגרום לקידוח או שבירה במיקום לא נכון, או לחלופין להחמיץ נזילה פעילה. פענוח מקצועי מתבסס על שילוב בין הידע ההנדסי, היכרות עם תכנון מערכות מים ואינסטלציה, והבנה של השפעת תנאי מזג האוויר על מעטפת המבנה.
במהלך הבדיקה נלקחים בחשבון גורמים כמו כיוון קירות חוץ ביחס לשמש, קיומם של חללים ריקים, בידוד תרמי, צנרת חימום תת רצפתי ומערכות מיזוג. מאתר מנוסה יידע לבצע קריאות חוזרות באזורים חשודים, להשוות בין צדדים שונים של אותו קיר, ולעיתים גם לשלב בדיקות נוספות – מד לחות, מצלמת סיב אופטי או בדיקת לחץ – כדי לוודא את הממצאים.
שילוב של מספר מקורות מידע מאפשר לצמצם את מרווח הטעות ולהגיע לנקודת כשל מדויקת ככל האפשר. כך ניתן לתכנן תיקון ממוקד, להקטין את היקף ההריסה ולהפחית את זמן השיקום של האזור הפגוע.
מתי מצלמה תרמית פחות יעילה וכיצד מתמודדים עם המגבלות
למרות היתרונות הרבים, קיימים מצבים שבהם הדמיה תרמית לבדה אינה מספיקה. לדוגמה, כאשר הטמפרטורה של המים דומה מאוד לטמפרטורת הסביבה, ההבדלים התרמיים יהיו קטנים וקשים לזיהוי. גם רטיבות ישנה שהתייבשה חלקית, או נזילות זעירות מאוד, עלולות לייצר חתימה חלשה.
בנוסף, חומרים מסוימים במבנה – כגון בידוד עבה, ציפויי אבן או חיפויים מרובי שכבות – עשויים להסוות את השינוי התרמי או לעוות אותו. במקרים אלו חשוב במיוחד לשלב את המצלמה עם שיטות נוספות: בדיקת לחץ לצנרת, מצלמות צנרת פנימיות, מדדי לחות בקיר ואף בדיקות מעבדה לדגימות חומר.
הבנה מראש של מגבלות הטכנולוגיה מאפשרת תיאום ציפיות נכון ותכנון אסטרטגיית בדיקה חכמה. במקום להסתמך על צילום בודד, נבנית תוכנית עבודה הכוללת מספר שלבים, בדיקות חוזרות והשוואת נתונים לאורך זמן, עד לגיבוש תמונה מלאה של מצב המערכת.
בחירת מאתר נזילות: דגשים חשובים לפני הזמנת שירות
בחירת נותן שירות בתחום זה אינה מתבססת רק על מחיר הבדיקה. מומלץ לבדוק הכשרה מקצועית, ניסיון מעשי במבנים דומים, סוגי המצלמות והציוד הנלווה שבו נעשה שימוש, וכן יכולת להפיק דוח מסודר הכולל צילומים תרמיים, הסברים ברורים והמלצות אופרטיביות לתיקון.
כדאי לוודא קיום ביטוח מקצועי ואחריות על האבחון, ובמקרים של טיפול מול חברת ביטוח – ניסיון בהכנת חוות דעת המתאימות לדרישות הסוקר או השמאי. דגש נוסף הוא זמינות לתיאום בדיקה בשעות שבהן תנאי הטמפרטורה במבנה מתאימים לסריקה מדויקת, ולא רק לפי נוחות לוח הזמנים.
שילוב של ציוד תרמי איכותי, ניסיון מצטבר, תהליך עבודה מובנה ותקשורת שקופה עם בעלי הנכס מגדיל את הסיכוי לאיתור מדויק, לתיקון ממוקד ולמניעת נזקים חוזרים בעתיד. כאשר כל המרכיבים האלו מתקיימים, הטכנולוגיה התרמית הופכת לכלי מרכזי ואמין בניהול תקלות רטיבות במבנים.
